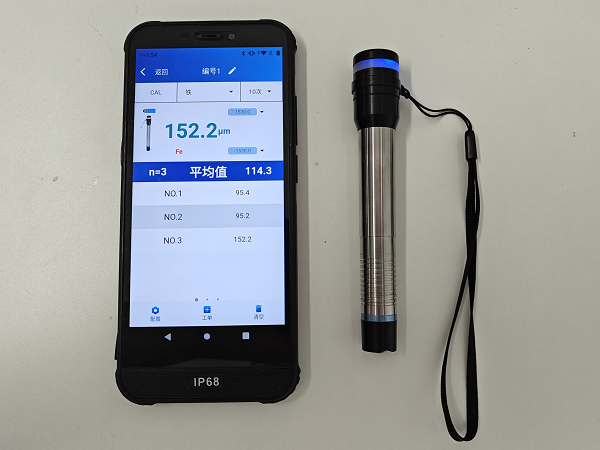

TIME2520 涂層測厚儀是一款基于新平臺打造的智能涂層測厚儀，其通過藍牙與手機連接，可通過時代智檢測 APP ，實現強大的功能。 TIME2520 數據顯示依托手機 APP 強大功能，使測量數據得以更清晰顯示，各種設置在一個界面上一目了然，測量后還可實現強大的后期數據處理。

智能傳感器使用全新的平臺及信號處理電路打造，使其在有限空間中實現了信號處理，信號數字化，工作狀態提示，數據傳輸?shù)裙δ?。同時傳感器端信號的數字化技術的運用，使其與傳統模擬信號傳輸在抗干擾方面有明顯提升，測值更精準、穩定。

目前智能測頭可實現鐵、非鐵自動識別測量，其中鐵測量范圍 0-1500 μ m ，非鐵測量范圍為 0-700 μ m ，可滿足絕大多數場景的使用。

2 工作原理

1）磁性原理

適用于磁性金屬基體上的非磁性涂層的測量；利用磁性測頭與磁性金屬基體構成的閉合磁路，非磁性覆蓋層的存在會導致磁路磁阻變化，通過測量磁阻的變化來計算覆蓋層的厚度。

2）渦電流原理

適用于非磁性金屬基體上的非導電涂層的測量；當測頭線圈中的高頻交流電產生電磁場時，金屬基體上會產生電渦流，通過測量電渦流的反饋?zhàn)饔脕韺?dǎo)出覆蓋層的厚度。

3 產品特點

l 智能傳感器尺寸小巧，方便攜帶，φ 21.5mm （接收器） / φ 16mm （測頭） *130mm ；

l 帶有防摔掛繩；

l 傳感器的前端定位端子帶有 V 型槽，可實現小直徑零件測量，并可自由拆卸實現小空間（不裝）及大直徑零件（更換大體積的定位端子）測量；

l 智能傳感器部分通過唯一按鍵開機，通過不同的燈光顯示，提示儀器狀態；

l 具有零點校準、多點校準（最多 5 點）的自由校準方式；

l 分辨率為 0.1 微米（或 0.001 密爾）；

l 測量精確度±（ 1%H+1 ）；

l 工廠已校準，拆包即用；

l 用戶可開啟高達 70+/ 分鐘次的快速測量模式，及更快速的連續測量模式；

l 可通過 TYPE-C 接口充電；

l APP 端具有報警功能，可自由設置報警的上、下限；

l APP 端具有最大、最小、平均、方差等統計值的顯示功能；

l APP 端可實現大量數據存儲（取決于手機的內存）；

4 智能傳感器技術參數

4.1 技術參數表

測頭類型		F	N
工作原理		磁感應	渦流
測量范圍 ( m m)		0 ～ 1500	0 ～ 700
低限分辨力 ( m m)		0.1	0.1
示值誤差		± (1%H+1)	±( 1 %H+1)
測試條件	最小曲率半徑 (mm)	凸 1.5	凸 1.5
	最小面積的直徑 ( mm )	F 7	F 7
	基體臨界厚度 (mm)	0.5	0.3

注： H—— 標稱值

4.2 使用環境：

溫度： 0 ℃ ～ 40 ℃

濕度： 20%RH ～ 90%RH

無強磁場環境

4.3 電源： 可充電磷酸鐵鋰電池（ 8 小時左右連續工作）

4.4 外形尺寸： φ 21.5 mm X 130mm

4.5 重量： 60g( 智能傳感器 )

4.6 適用標準及規范：

GB/T 4956-2003 磁性基體上非磁性覆蓋層覆蓋層厚度測量磁性法
GB/T 4957-2003 非磁性基體金屬上非導電覆蓋層覆蓋層厚度測量渦流法
JB/T 8393-1996 磁性和渦流式覆層厚度測量儀
JJG 818-2005 磁性、電渦流式覆層厚度測量儀

5.1 基本配置

» 智能傳感器 1 支

» 智能手機 1 臺

» 校準基體 2 片（鐵 / 非鐵各一片）

» 校準片 5 片

» 說明書 1 份

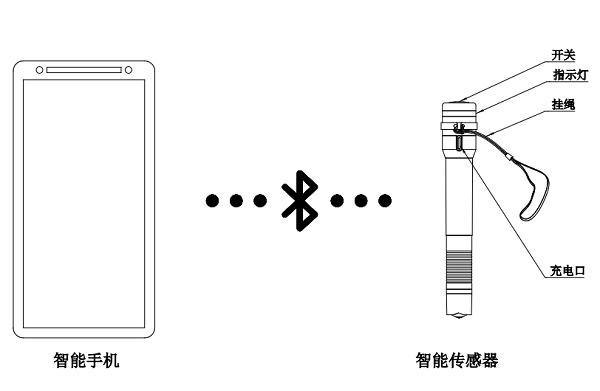

5.2 儀器各部分及名稱
