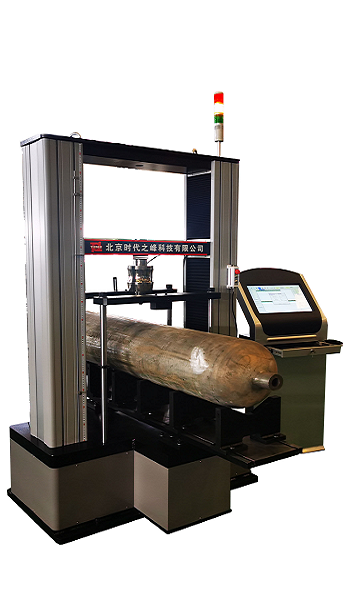

在線全自動洛氏硬度試驗機TIME H1110C主要實現了鋁制氫能源氣瓶、鋼瓶、發動機缸蓋、石油鉆桿等試樣在生產現場進行直接洛氏硬度檢測。針對試樣產品尺寸、結構變化大、無法切割取樣的實際需求, 公司采用先進的隨動閉環伺服加載、浮動高精度光柵測深技術、成熟可靠的電子萬能試驗機技術 ，創新研制了極具時代特色的在線全自動洛氏硬度試驗機，快捷、可靠地解決了行業難題。

2 . 執行 標準 ：

洛氏硬度硬度試驗機在設計、制造、檢驗、驗收全過程嚴格遵循國家關于“洛氏硬度試驗方法 ”、“ 特種設備生產和充裝單位許可規則 ” 、“氣瓶安全技術規程” 相關技術標準和安全規范，滿足氣瓶的在線硬度檢測，用于熱處理后的氣瓶瓶體進行洛氏硬度測試。

GB/T 230 、 ISO 6508 、 ASTM E18 最新標準 ；

GB/T 5099 .1 -2017 鋼質無縫氣瓶第1部分：淬火后回火處理的抗拉強度小于 1100MPa的鋼瓶；

GBT11640-2021 鋁合金無縫氣瓶；

ISO9809-1 Gas cylinders-Refillable seamless steel gas cylinders–Design,construction and testing ；

TSG 07-2019 《特種設備生產和充裝單位許可規則》；

TSG 23-2021 《氣瓶安全技術監察規程》；

企標Q / ****-20** 《車用氫氣瓶內膽碳纖維全纏繞氣瓶》；

材料： 6061鋁合金。經固溶+人工時效熱處理。

3、產品結構：

本系統設計將以客戶需求為基礎，采用模塊化的設計思路，遵循可靠性、安全性、人性化、經濟性的設計準則，為客戶量身打造高可靠性的在線全自動鋁瓶硬度檢測系統。

產品結構分為：（1）主機框架部分、（2）硬度測量部分、（3）固定橫梁壓緊部分、（4）伺服升降部分、（ 5 ）鋁瓶聯組輔助系統（6）雙下位機控制器部分、（7）全自動軟件及PLC通訊接口部分。

4、產品功能：

(1)測量范圍寬。可測30種洛氏硬度標尺?？纱钶d 擴展測深法布氏模塊、全自動布氏測量模塊、儀器化壓痕法測定拉伸性能、斷裂性能、斷后伸長率模塊。

(2)聯網實現一鍵式操作。應用軟件基于業內 成熟可靠的通用控制器平臺開發 ，通過網口與下位機 控制器、PLC 實現 了數據 的穩定可靠傳輸與處理。按試驗方案自動完成整個試驗過程，試驗結束后自動返回試驗初始位置。

(3)分權限管理。不同級別的操作者有不同的操作權限，可操作的菜單等內容也有所不同。普通操作者操作簡單、方便、快捷；管理人員的操作增加了專業操作內容，有效的保護了系統。

(4) 實時測量并顯示試驗力、位移、壓痕深度（變形）信號、橫梁壓緊力；實現了Windows操作系統下的實時采集與控制；并實現了精確定時，高速采樣功能。

(5) 具備5種曲線切換功能。如：“試驗力-時間曲線” 、“試驗力-壓痕深度曲線” 、“試驗力-位移曲線” 、“壓痕深度-時間曲線” 、“位移-時間曲線”，各曲線類型之間可隨時切換。

5.產品特點：

（1）本產品的創新點之一：工件壓緊采用固定橫梁與測力傳感器融合設計，壓緊力可根據材料自定義量程范圍。

（2）本產品的創新點之二：采用30KN/mm高剛性電子萬能試驗機 門式框架與硬度測量模塊組合方式。設計可靠、制造快速、維護便捷、性價比卓越。是一款具有工業 互聯網思維落地的產品。

（3）本產品的創新點之三：采用成熟可靠的高精度硬度測量模塊。測深采用特殊浮動結構（分辨率達0.2微米；150mm/min高速逼近，浮動裝置感應壓痕深度再低速加載，解決了業內 測量效率低和測值重復性差的問題）。測力采用特殊隨動閉環加載系統 （力值精度達 0.3 %~0.5% ）。

實現力值與深度在壓頭主軸上的絕對測量，而不是通過杠桿放大間接測量。

（3）本產品的創新點之四：采用成熟可靠的雙下位機控制器。

控制器以主流的 32 位 ARM context內核芯片為核心處理器，運算處理能力強,運行速度快，性能穩定。采用低噪聲，低溫漂信號調理電路，配合24位Σ-Δ積分型模數轉換器，信號采集分辨率高，速度快且穩定性強，最高可達18位無噪聲分辨能力，最高采集頻率50Hz，使用靈敏度大于2mV/V傳感器在量程的0.4%到100%范圍內可滿足0.5級要求，也使得過載保護響應快。

（4）本產品的創新點之五：針對業內 標桿客戶的實際需求，量身打造的WinHard ness -F low 全數字化測控軟件。實現了試樣信息的預 編輯、試驗 方法的建立、聯網 全自動試驗 、全流程狀態 日志記錄、試驗數據的自動評估與自動上傳。

（5）本產品的創新點之六：系統安全依托12路外部傳感器、I/O接口等感知監控。并結合多種超量程、超限軟件保護。實時性好，反應速度快。具有系統自檢、位置監控、故障報警等特點。

6.技術 參數

主機框架結構：門式

主機剛度：kN/mm 300

硬度標尺：洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V

表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y

初試驗力 29.42N/3kgf 、 98.07N/10kgf

總試驗力 147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf

加力系統：全自動閉環控制力傳感器加載技術，交流伺服機構+精密驅動+高精度力值傳感器

顯示分辨率： 0.01HR

轉換標尺：可轉換HB、HV、 Rm等

顯示方式及內：微機顯示試驗信息、試驗曲線、實時數據、試驗進程、試驗結果等

補償功能：球形及柱狀面

控制方式：微機控制，全自動循環試驗

壓頭升降：按鍵及微機雙向操作

數據輸入及輸出：微機鍵盤和觸摸屏輸入，外接打印機或USB等方式輸出

保持時間： 0～99S，可任意設定

精度：符合ISO 6508、 ASTM E18、GB/T230.2

試樣規格：鋁內膽規格直徑350～425mm，長度2000～3500mm，壁厚6～10mm。目前在做產品直徑388mm，長3200mm，璧厚8mm。

試件允許尺寸：

最大行程( mm)：大于500（可定制，且滿足500mm外徑氣瓶的測試）

有效跨距： 550（可定制，滿足500輸送帶的正常工作）

工作臺高： 460（可定制，滿足與800mm高輸送帶支輥的配合）

聯組輔助系統（m）： 10～16組，長度3.5m～7m。

壓頭移動速度（ mm/min）： 0.005~500，無級變速

試驗方法與試驗力：自定義，自動匹配

數據處理與存儲：無限條數

輔助功能：上、下限設置，超差判定；數據統計，求平均值、標準差、最大、最小值，公差檢驗

試驗速率的調整：可分段設定試驗過程速率，實現壓頭空載移動速率、初試驗力加載時間、主試驗力加載時間、初試驗力保持時間、主試驗力保持時間的自由設定

電源： 220/240V AC 50/60Hz

主機尺：（W*D*H） 1000*550*2080（按最終定制尺寸為準）

重量： 800
